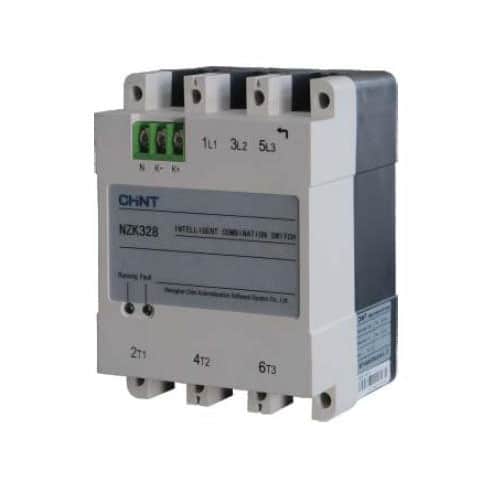

NZK328系列智能复合开关是低压无功补偿装置中电容器组投切、运行工作的一种智能化开关器件，是针对可控制无触点式固态继电器和交流接触器等在低压无功补偿应用不足而研制的。其主要特点是将交流接触器和可控硅的使用优点结合在一起，保证投切电容器时电压过零合闸和电流过零分闸；开关通断时响应速度快，不产生涌流，触点不烧结；运行能耗小、不产生谐波污染。

1、过零投入和过零切除。

2、电压故障缺相保护、电源电压缺相保护、欠压保护、自诊断故障保护、停电保护、无谐波注入、功耗小、输入信号与复合开关光电隔离。

1、工作环境条件:

• a)环境温度：-20℃～+55℃
• b)相对湿度：40℃时，20%～90%

2、额定电压、工作电源及额定电流:

• a)额定电压：380V/220V三相四线交流50HZ
• b)允许偏差：三相电压同步变化不大于±20%
• c)波形为正弦波，失真度小于5%
• d)额定频率：50HZ±5%
• e)工作电源：220V，50HZ
• f)额定电流：45/55A。

3、主要技术指标：

• a)使用寿命：50万次
• b)相 数：三相(△型接法)单相(Y形接法)
• c)控制容量：三相共补　≤25/35Kvar
• d)单相分补：≤10Kvar
• e)功 耗：≤1.5VA
• f)接触压降：≤100mV
• g)接点耐压：≥1600V
• h)响应时间：≤100ms
• i)每次接通与关断间隔：≥1秒
• j)连续两次接通间隔：≥60秒
• k)绝缘等级：在正常大气条件下，≥10MΩ
• l)启动电压：直流：6V～24V；交流：220V
• m)输入阻抗：≥6.8K
• n)导通阻抗: ≤0.003Ω

4、安全保护功能：

• a)电压故障缺相保护
• b)电源电压缺相保护
• c)欠压保护
• d)自诊断故障保护
• e)停电保护

NZK328智能复合开关产品样本1.PDF

NZK328智能复合开关产品样本2.PDF

符合标准GB/T 29312低压无功功率投切装置。

广泛用于低压无功补偿领域。
